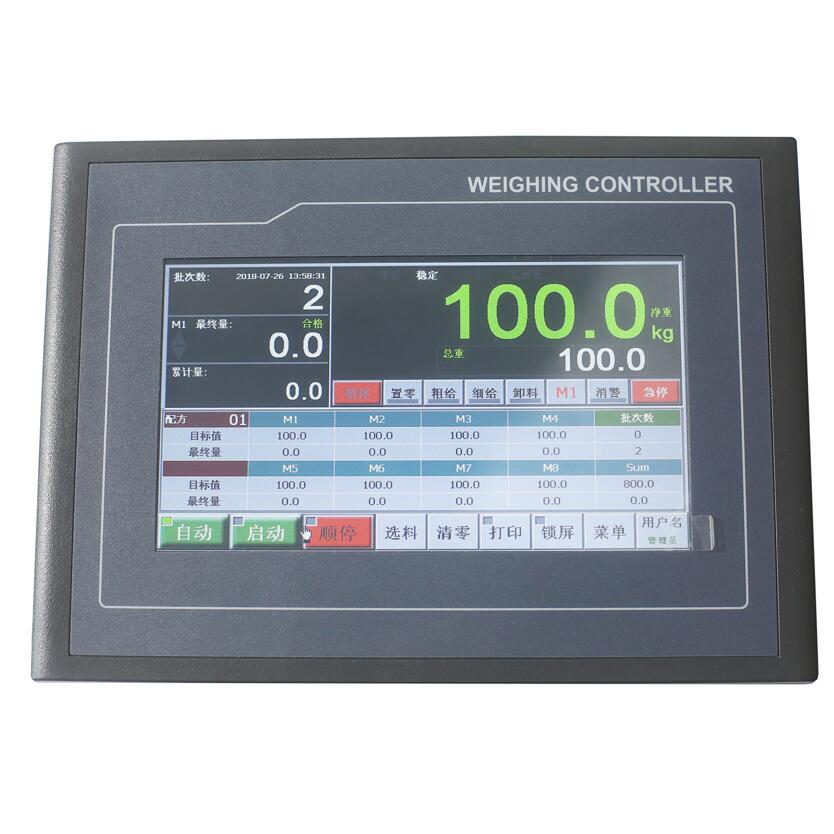

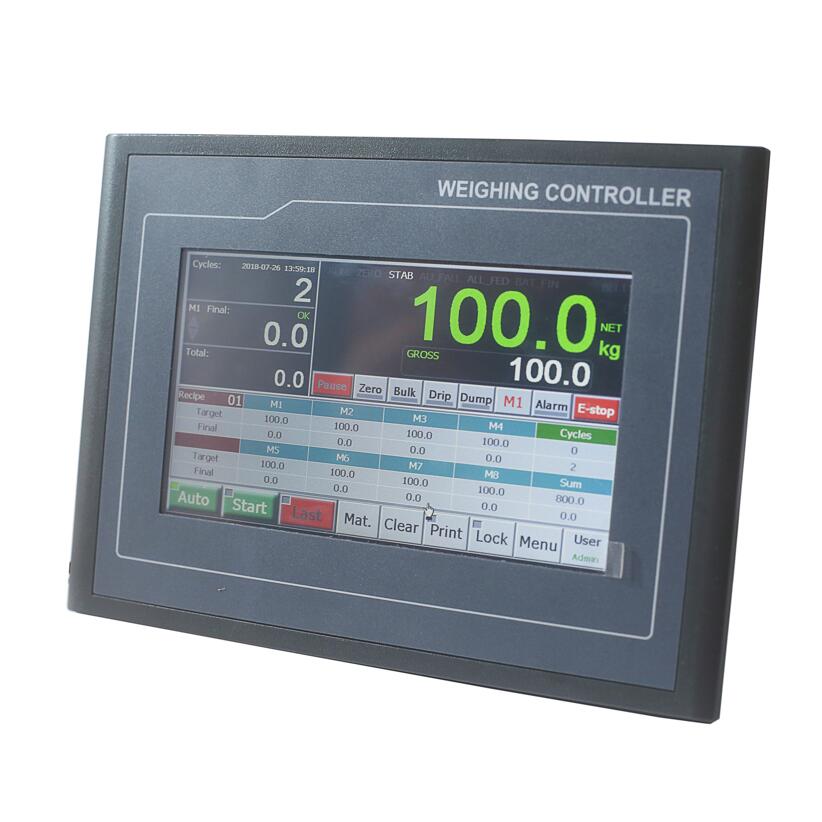

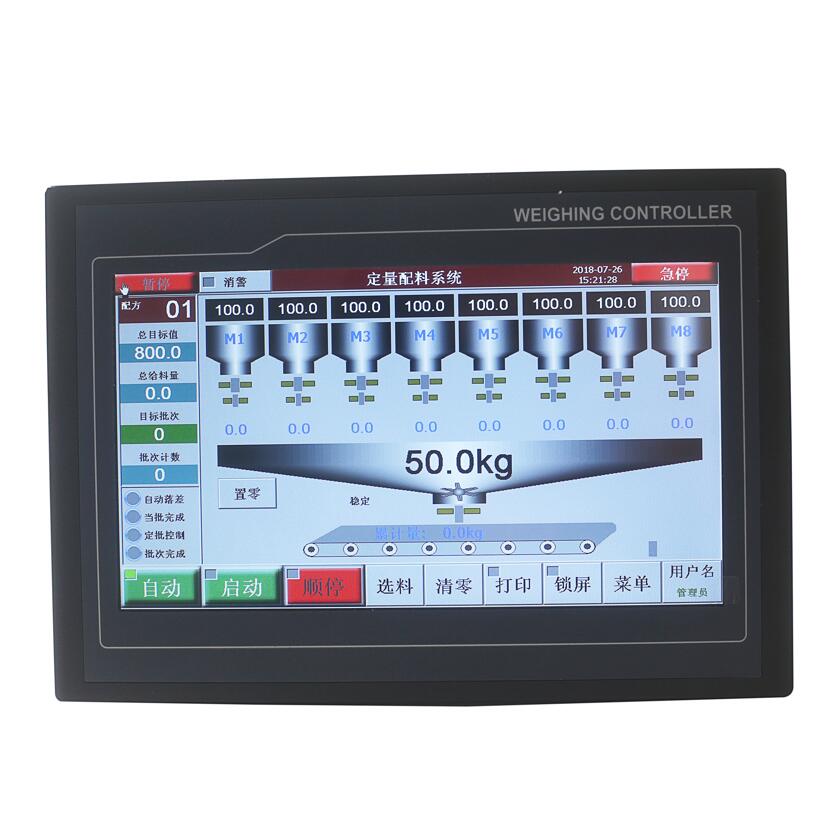

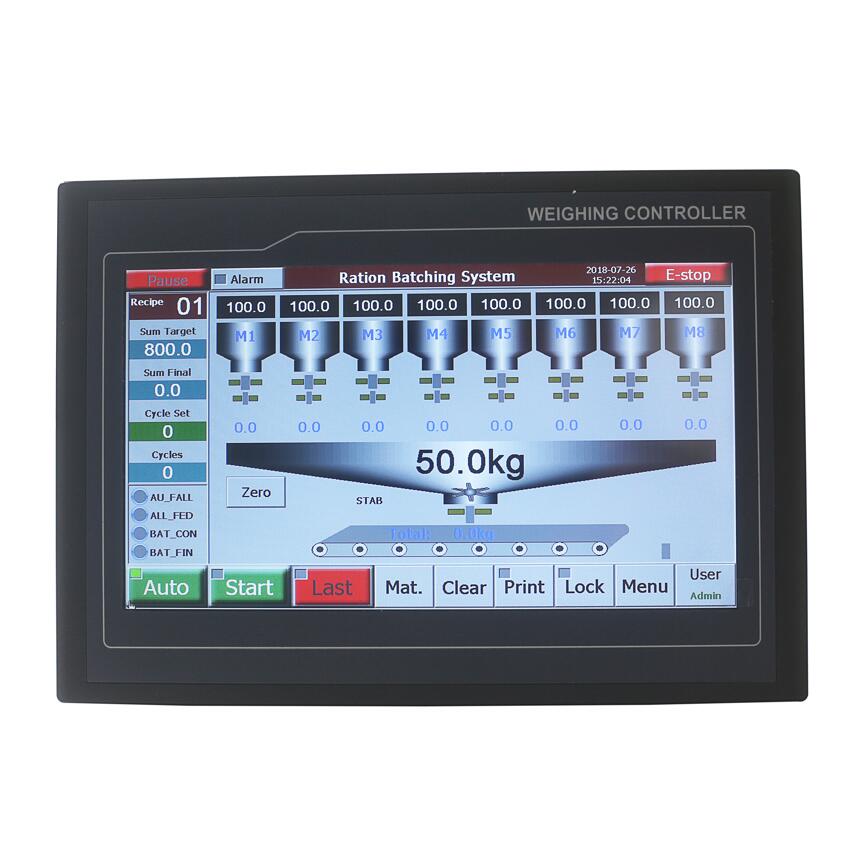

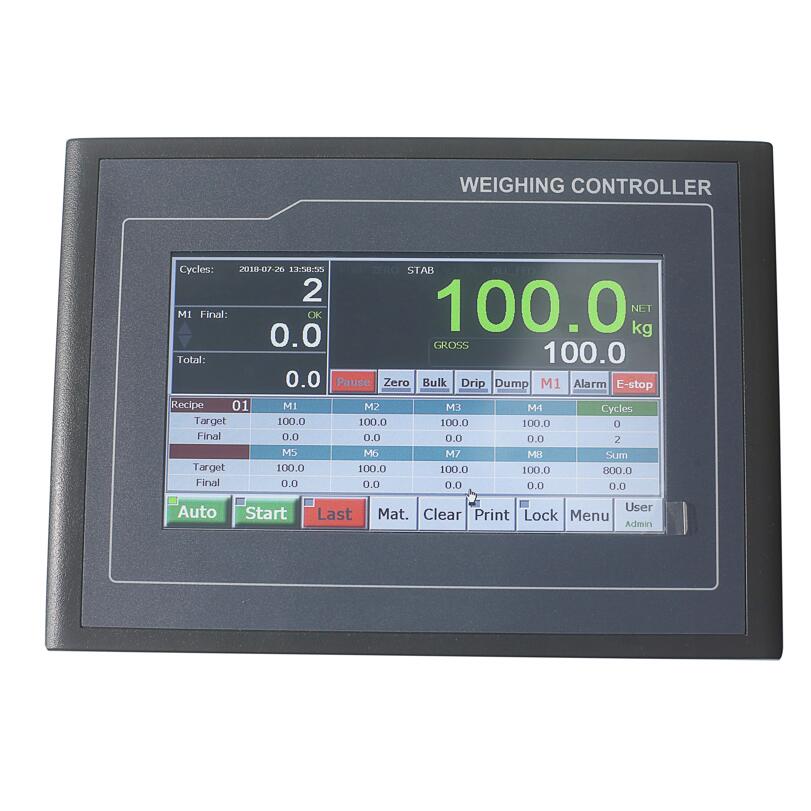

PS-BST106-M10[EB]多種物料定量配料控制器 觸摸屏減量配料秤儀表

14物料雙速給料或16物料單速給料定量配料秤[單秤]用。卸料模式可選：單獨卸料/一起卸料/定量卸料[減量]。

產品概述

2  整機EMC設計，抗干擾能力強，適用于工業環境。

2  Cortex-A8處理器，600MHz主頻，128M內存，128M存儲空間。

2  7”/10.2”TFT觸摸屏與稱重/控制模塊一體化，超輕超薄機身。

2  稱重接口

l 最大可連接16個350Ω稱重傳感器。

l 采用24位高精度高速∑-△A/D轉換模塊，內部分辨率1/1,000,000，采樣頻率800Hz。

l 采用獨特的抗振濾波算法，確保在秤體振動較強時稱量結果的穩定性與準確度，以及在重量變化時的快速反應能力。

2  I/O接口

l 9路可定義的常開開關輸入[DI]與12/18路可定義的常開晶體管開關輸出[DO]。

l 可選用粗/細兩速DO開關控制給料，細給料可選連續與點動方式。

l 2路可選配、可定義的模擬量信號AO[0~10V]，用于重量信號輸出或粗/細給料控制。

2  數字通信接口

l COM1[RS232]&COM2[RS485]：可外接上位機IPC/PLC與LED遠程顯示器。

l COM[RS232]：可外接RS232串行打印機。

l USB1：可用于連接USB鼠標、從U盤下載操作界面軟件與備份數據至U盤。

l LAN：可選配的Ethernet口。

2  軟件功能

l 具有手動鎖屏/開屏，自動鎖屏、數字設定、數字調校與I/O測試功能。

l 具有上電置零、自動零位跟蹤、手動/自動置零與零位校準功能。

l 具有加載校準與減量校準功能。

l 可存儲100組配方供配料時選擇。

l 可選“落差自動修正”功能。

l 可選“偏差報警時暫停”、“超載報警時暫停”、“手動暫停”與“自動細補料”功能。

l 可選“定批次控制”功能（“目標批次”完成后自動停機）。

l 可自動打印當前批次記錄。

l 可查詢/打印歷史批次記錄、累計報表與配方表。

l 采用多任務工作模式，在進行參數設定等操作時，不影響稱重與控制過程。

產品性能

¨  顯示與操作

2 16位彩屏，800×480[7”]或1024×600[10.2”]分辨率，LED背光。

2 中/英文圖形顯示界面，觸摸式操作。

2 重量顯示范圍：-99,999~+999,999。

2 最大秤量：可設定1~999,999。

2 顯示分度：可選1，2，5，10，20，50。

2 顯示分辨率：1/100,000。

2 重量單位：可選g，kg，t，lb[磅]，oz[盎司]，自定義。

2 小數點位置：可選0，0.0，0.00，0.000。

¨  稱重傳感器接口

2 最大可連接16個350Ω稱重傳感器。

2 激勵電壓/最大電流：DC5V，250mA。

2 信號輸入范圍：0~12.5mV。

2 稱重傳感器輸出靈敏度：1.0~2.5mV/V。

2 24位∑-△ADC，內部分辨率1/1,000,000。

2 采樣頻率：800Hz。

2 獨特的抗振濾波算法，精準稱量，穩定顯示，快速響應。

2 零位漂移：±0.1μV/℃ RTI（折合到輸入端）。

2 增益漂移：±5ppm/℃。

2 非線性度：0.005%FS。

¨  開關量/模擬量信號接口

2 9路可定義的常開開關輸入[DI]。

2 12/18路可定義的常開晶體管開關輸出[DO]：DC24V，500mA。

2 2路可選配、可定義的模擬量信號輸出[AO]：0~10V/Max.50mA，非線性度：0.05%FS。

¨  數字通信接口

2 COM1[RS232]&COM2[RS485]：可外接上位機IPC/PLC與LED遠程顯示器。

2 COM[RS232]：可外接RS232串行打印機[波特率9600bps，無校驗，8位數據位，1位停止位]。

2 USB1：可用于連接USB鼠標、從U盤下載操作界面軟件與備份數據至U盤。

2 LAN：可選配的Ethernet口。

¨  報表打印

2 可自動打印當前批次記錄。

2 可查詢/打印歷史批次記錄、累計報表與配方表。

¨  工作指標

2 工作電壓：DC24V±20%。

2 最大功耗：10W。

2 大7”觸摸屏

l 外形尺寸：226.5×163.5×54mm（寬×高×深）。

l 視窗尺寸：154×87.5mm（寬×高）。

l 箱體尺寸：213×150mm（寬×高）。

l 盤面開孔尺寸：215×152mm（寬×高）。

l 重量：約0.72kg。

2 小7”觸摸屏（無LAN接口）

l 外形尺寸：203×149×54mm（寬×高×深）。

l 視窗尺寸：154×87.5mm（寬×高）。

l 箱體尺寸：190×136mm（寬×高）。

l 盤面開孔尺寸：192×138mm（寬×高）。

l 重量：約0.67kg。

2 10.2”觸摸屏

l 外形尺寸：274×193×58mm（寬×高×深）。

l 視窗尺寸：222.5×125mm（寬×高）。

l 箱體尺寸：259×178mm（寬×高）。

l 盤面開孔尺寸：261×180mm（寬×高）。

l 重量：約1.2kg。

2 前面板防護等級：IP65。

2 工作溫度：-25℃～+45℃。

2 儲存溫度：-30℃～+60℃。

2 相對濕度：不大于85%RH。
